太阳能逆变器监控方案

 　　介绍：
　　PLC即电力载波通讯，是英文Power line Communication的简称。电力线载波通讯是指利用现有电力线，通过载波方式将模拟或数字信号进行高速传输的技术。最大特点是不需要重新架设网络，只要有电线，就能进行数据传递。Wifi模组是一个基于完整的IEEE802.11BGN协议的无线设备服务器。
　　北方科讯自行研发的太阳能逆变器监控解决方案可实现：静态组网和动态组网。其静态组网为预知其网络环境中通信点数量的情况下进行通信，而动态组网为事先并未知晓其网络环境中通信点数量的情况下，自动组网通信。本系统集成了新塘MCU，安森美的AMIS49587和NCS5650芯片和美国redpines公司的wifirs9110N系列wifi模组，通信过程中可以完成智能的中继管理，并且可以自动寻找最佳的信道传输数据。Wifi模组能实现连AP，ADHOC自组网，DHCPsever，WEBsever等功能试验。
　　新塘ARM Cortex™-M0内核的32位微控制器M0516LAN保证了PLC通信的稳定高效。丰富的外设接口也为其高扩展性和高定制性奠定了基础；PLC调制解调器采用安森美的AMIS49587，它拥有一流的模拟解调链，经历超过8年的现场应用检验且符合IEC 61334标准；NCS5650滤波器可直接与1:1，2:1的电器电源耦合且拥有热警告和错误，电流限制等标志，可实现跨阶段的全功率300 kHz带宽，有超低失真和停机模式下消耗不到100uA等特点。wifi模组是一个基于完整的IEEE802.11BGN协议的无线设备服务器，它集成了MAC,基频处理器，带有功率放大器的射频收发器，频率参考，硬件上的天线以及所有无线局域网协议和配置功能。

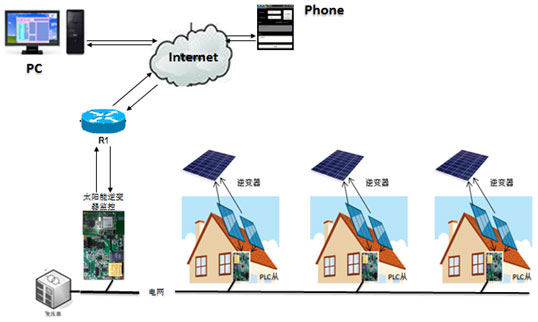

　　应用框图：
　　

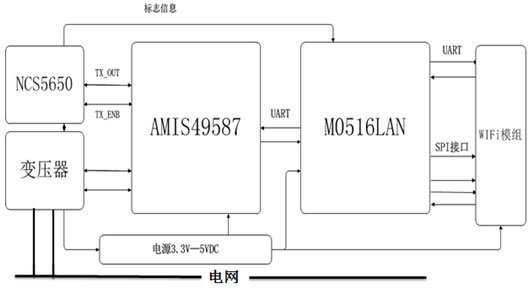

　　原理框图：
　　


　　实物图片：
　　


　　特点：
　　●不需要设定中继“路由”表,自动应用可信值/中继，提供通信可靠性。
　　●中继自动实现“合声”提高抗噪性。
　　●调制频率可控，适应多种环境。
　　●网络自动找到最佳通信通道。
　　●包含16位分辨率的模拟前端，具有极优的噪声免疫性，免受不同类型噪声影响。
　　●同时兼容于单相和多相且兼容50hz和60hz的电网。
　　●完全符合IEC61334-5-1和CENELEC EN 50065 – 1。
　　●具有CRC和Check Sum 双重校验，保证数据的正确性。
　　●数据速率可选：300 – 600 – 1200 – 2400 baud (@ 50 Hz)
　　360 – 720 – 1440 – 2880 baud (@ 60 Hz)。
　　●环境温度为-40°到 +80°
　　●动态组网适应未确定通信点环境。
　　●供电电压：3.3～5VDC（无需外接，挂电网即可）。
　　●支持信道扫描和信号强度的测试。
　　WIFI22模块可对周围的路由器或热点所在的14个信道进行扫描，返回其所在信道和信号强度指示，可以对无线信号进行测试。
　　●连AP的透明传输
　　模块内嵌TCP/IP协议，ICMP协议等，支持IEEE 802.11 b/g/n协议，用户可以只关心应用层的协议，就可以完成透明数据的传输。
　　●ADHOC的自组网
　　该开发模块支持建立/加入adhoc网络，支持OPEN/WEP/WPA/WPA2认证方式。可以与手机，电脑的WIFI进行组网通信。
　　●远程web管理
　　模块内嵌友好的web服务器，既可以进行远程的监控。也可以通过web服务器修改模块的配置，如工作模式，本地IP和本地端口等。


　　合作方式：
　　1.提供全套开发方案及所有技术资料，贵公司自行研发生产。
　　2.贵方提出技术要求，我方做技术研发和技术支持，完成通信接口，外观的定制化和三相的定制。
