简介:
步进电机相对普通电机来说,他可以实现开环控制,即通过驱动器信号输入端输入的脉冲数量和频率实现步进电机的角度和速度控制,无需反馈信号。在安防监控中,利用32位嵌入式微处理器,以步进电机作为执行机构,从而实现双轴监控球的设计。
北方科讯和天津鼎视汇达科技有限公司合作开发的双轴步进电机驱动模块,集成了新唐MCU,安森美的AMIS30512芯片,强大的抗干扰能力和稳定性,为实现双轴监控球的设计提供了高性能稳定的电机驱动方案。
新唐ARM Cortex?-M0内核的32位微控制器NUC100RE3AN保证了电机驱动的稳定高效。电机驱动芯片采用AMIS30512,它是专为实现驱动电机而设计的电机驱动芯片,芯片只需外加少量无源元件,即可满足电机驱动物理层规范功能要求。同时也可以根据需要订制单轴、多轴方案。

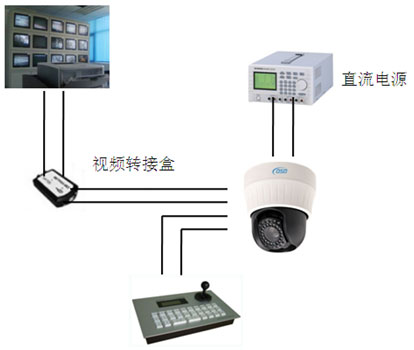

应用框图:

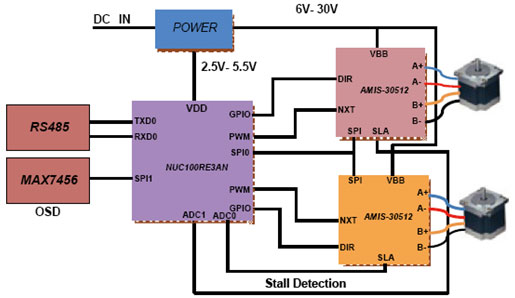

原理框图:

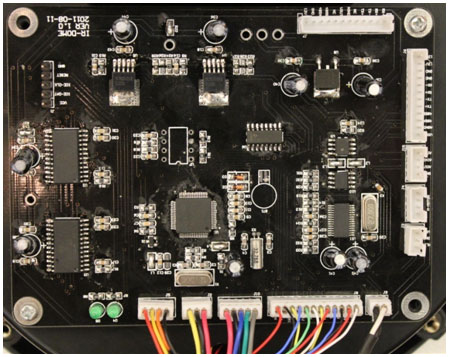

实物图:
新唐M0与安森美半导体AMIS30512监控球方案优势
(1) 研发周期短,开发难度低
(2) 成本比其它方案更具竞争力
(3) 步进电机定位精度高,运转噪声低
(4) 高集成度驱动芯片,控制简单、工作稳定
(5) CPU接口模块丰富,易于功能扩展
合作方式:
基于上述特性贵方可以选择以下几种合作方式:
1.提供全套开发方案及所有技术资料,贵公司自行开发生产,我方提供全方位立体式技术支持。
2.双方合作开发,贵方提出技术要求,我方做技术研发和技术支持,提供完整监控球方案和产品。
