太阳能随动系统

 　　介绍
　　步进电机相对普通电机来说，他可以实现开环控制，即通过驱动器信号输入端输入的脉冲数量和频率实现步进电机的角度和速度控制，无需反馈信号。在碟式太阳能热发电中，跟踪系统依据高精度太阳位置算法，利用32位嵌入式微处理器，以步进电机作为执行机构，从而实现双轴太阳能跟踪器的设计。
　　北方科讯自行研发生产的双轴步进电机驱动模块LTSD2213-10V-S9VN集成了新唐MCU，安森美的AMIS30542芯片，强大的抗干扰能力和稳定性，为实现双轴太阳能跟踪器的设计提供了高性能稳定的电机驱动方案。
　　新唐ARM Cortex™-M0内核的32位微控制器M054LAN保证了电机驱动的稳定高效。电机驱动芯片采用AMIS30542，它是专为实现驱动电机而设计的电机驱动芯片，芯片只需外加少量无源元件，即可满足电机驱动物理层规范功能要求。同时也可以根据需要订制单轴、多轴方案。

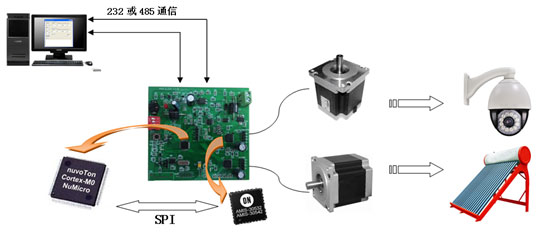

　　应用框图
　　

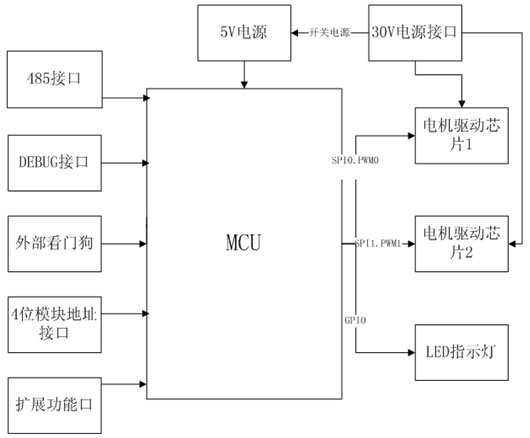

　　原理框图
　　

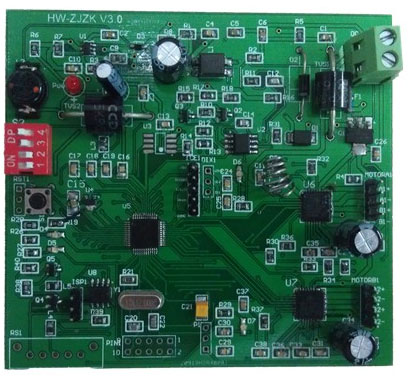

　　模块实物图
　　


　　优势特点
　　该方案模块具有以下功能特点：
　　●MCU：新塘ARM Cortex™-M0内核的32位微控制器。
　　●一颗单片机通过SPI同时控制两颗电机驱动芯片。
　　●细分、电流均可根据需要由上位机自行调整。
　　●供电电压：24VDC，最大驱动电流可达2A。加自身特点。
　　●接口类型：SPI( 主从)、UART（一路）。
　　●支持8细分、16细分、32细分等控制电机。
　　●供电电压：24VDC，最大驱动电流可达2A。
　　●可通过拨码开关控制电机细分电流等。


　　合作方式：
　　基于上述特性贵方可以选择以下几种合作方式：
　　1．提供全套开发方案及所有技术资料，贵公司自行开发生产，我方提供全方位立体式技术支持。
　　2．双方合作开发，贵方提出技术要求，我方做技术研发和技术支持，提供完整双轴步进电机控制方案和产品。
　　3．双方合作开发，根据客户的实际应用需求，可定制可调的细分、电流、转速、转向等应用方案。
