HART智能变送器




   介绍
  HART协议称为混合协议,是因为它将模拟量和数字量通信相融合。具有低功耗,低速率,高可靠性,传输距离远等特点,广泛应用各种工业现场。
  北方科讯自行研发生产的HART模块集成了新塘MCU,安森美的A5191和ADI AD421芯片,实现了高性能低功耗并且稳定的现场通讯。同时该HART模块加入了低功耗屏的现实,现场人员可以直观的看到该设备的状态信息。
  该产品的设计缩减了元件数量及功率消耗,同时缩短了产品设计周期。该产品可直接应用于HART通信网络(模拟传感器),HART主机通过USB或者串口实现与PC上位机的交互,可以实现上位机对现场设备的通讯控制和现场设备信息的交互。
  由于HART传感器的应用多样性和针对性,该部分的传感器没有具体的指定,需要根据客户的实际应用做出实际的评估选择。


  应用框图



  应用领域
  ●远程监控
  ●智能仪表
  ●工业控制
  ●设备制造
  ●冶金工业
  ●电力交通
  ●楼宇自控
  ●邮政通讯
  ●科研机械
  ●电力交通
  ●装备自动化

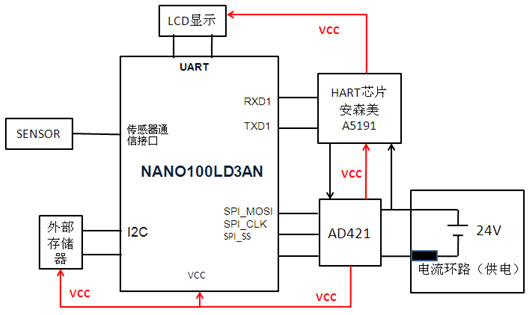

  原理框图

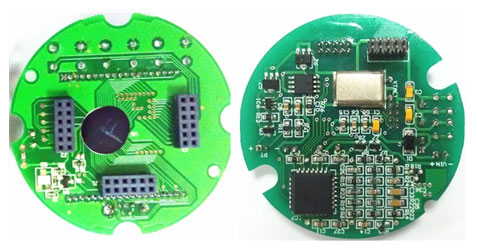

  模块实物图



  优势特点
  该方案模块具有以下功能特点:
  ●通讯接口属纯硬件转换,时延很小,效率高。
  ●2线制,电流环路直流24V供电。
  ●MCU:新塘ARM Cortex™-M0内核的32位微控制器。
  ●Bell202标准的FSK频移键控信号,载波为1200Hz和2200Hz。
  ●HART与现场设备通信接口可定制,可支持定制为USB,RS485,RS232,CAN以及其他的特殊接口。
  ●自动保存重要数据,掉电重启不影响系统运行。
  ●内部看门狗功能。
  ●低功耗:整版功耗<2.5mA(两线制)。
  ●电流环路精度可达2%,2‰。


  合作方式:
  1、提供全套开发方案及所有技术资料,贵公司自行开发生产,我方提供全方位技术支持。
  2、双方合作开发,贵方提出技术要求,我方做技术研发和技术支持,提供完整HART转换方案和产品。
  3、双方合作开发,贵方提出技术要求,我方提供HART通信转换模块,并配合贵方与现有的现场设备完成HART通信的产品融合与开发
