物联网模块（WIFI 22模块）

　　介绍
　　RS9110-N-11-22模块是一个基于完整的IEEE802.11BGN协议的无线设备服务器，它可以直接向任何使用串行或SPI接口进行数据传输的设备提供无线接口。它集成了MAC，基频处理器，带有功率放大器的射频收发器，频率参考，硬件上的天线以及所有无线局域网协议和配置功能，包含在嵌入式固件中的网络协议，为各种应用提供一个完全自足的基于802.11n协议的无线局域网解决方案。

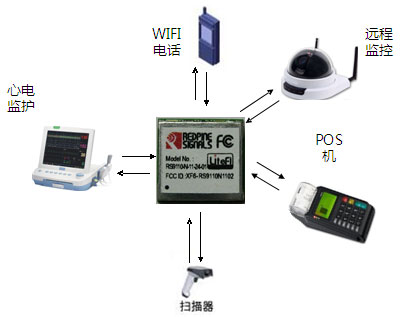

　　应用框图
　　


　　应用领域
　　●远程监控
　　●无缝Wi-Fi连接应用处理器
　　●工业M2M通信
　　●POS机
　　●测量（停车计时器，电表，功率表等）
　　●安全摄像机和监视设备
　　●物流和货运管理
　　●仓储
　　●数字相框
　　●医疗应用，包括病人情况的监测，远程诊断等

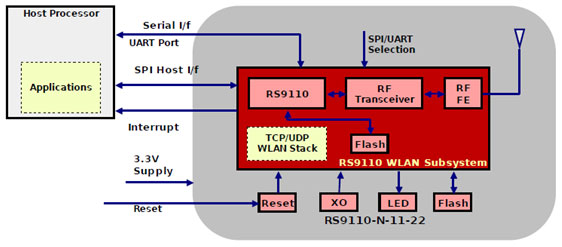

　　原理框图
　　

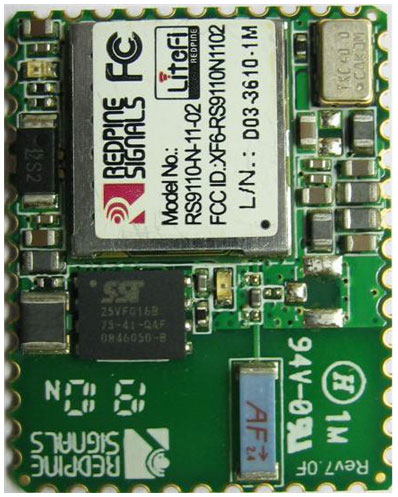

　　实物图
　　


　　功能特点：
　　●符合802.11b / g和单流802.11n
　　●完全独立的串行到无线功能
　　●包括所有协议WEP，WPA/WPA2-PSK WLAN连接和TKIP的运作模式和配置功能
　　●通过UART和SPI同主机接口
　　●可终止的TCP和UDP连接，并提供透明的串行调制解调器功能
　　●集成天线，参考频率和低频时钟
　　●超低功耗运行，节电模式
　　●最大调度灵活性的Ad-Hoc和基础模式
　　●单电源 3.1至3.6V操作
　　●模块尺寸22毫米x 28毫米x2.8毫米
