物联网模块(WIFI 24模块)




   介绍
  RS9110 N-11-24模块是一个基于完整的IEEE802.11BGN协议的无线设备服务器,它可以直接向任何使用串行或SPI接口进行数据传输的设备提供无线接口。它集成了MAC,基频处理器,带有功率放大器的射频收发以及所有无线局域网协议和配置功能,包含在嵌入式固件中的网络协议,为各种应用提供一个完全自足的基于802.11n协议的无线局域网解决方案。

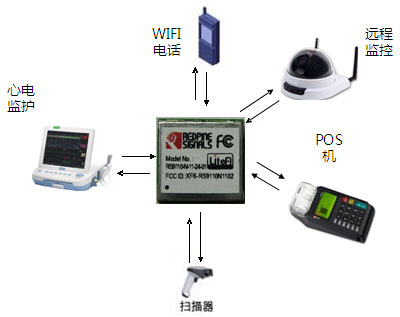

  应用框图



  应用领域
  ●远程监控
  ●无缝Wi-Fi连接应用处理器
  ●工业M2M通信
  ●POS机
  ●测量(停车计时器,电表,功率表等)
  ●安全摄像机和监视设备
  ●物流和货运管理
  ●仓储
  ●数字相框
  ●医疗应用,包括病人情况的监测,远程诊断等

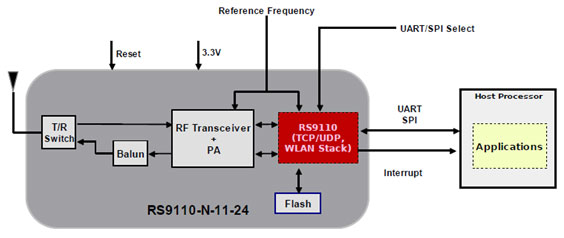

  原理框图



  模块top实物图



  模块bottom实物图



  功能特点:
  ●符合802.11b / g和单流802.11n
  ●完全独立的串行到无线功能
  ●基础模式网络支持WEP(64和128bit),WPA2-AES?的加密模式
  ●Ad-hoc模式下支持WEP(64和128bit)加密模式
  ●通过UART和SPI同主机接口
  ●可终止的TCP和UDP连接。
  ●超低功耗运行,节电模式
  ●最大调度灵活性的Ad-Hoc和基础模式
  ●单电源?3.1至3.6V操作
  ●外部天线接口
  ●模块尺寸13.7毫米x 12.9毫米x1.7毫米
