HART2线制模块

 　　HART两线制协议转换模块

　　介绍
　　HART协议称为混合协议,是因为它将模拟量和数字量通信相融合。具有低功耗，低速率，高可靠性，传输距离远等特点，广泛应用各种工业现场。HART协议最突出的特点是：数字通信与模拟信号4～20mA兼容，传输的信号用调制后的正弦信号叠加在4～20mA的模拟信号上。基于此，HART方案将会有非常大的市场。
　　北方科讯自行研发生产的HART模块LTHR1420-10V-2RN集成了新塘MCU，安森美的A5191和ADI AD421芯片，实现了高性能低功耗并且稳定的现场通讯。
　　LTHR1420-10V-2RN的设计缩减了元件数量及功率消耗，同时缩短了产品设计周期，加速上市时间，为客户节省下了大量的成本。并可直接应用于与现场设备通信，转换成HART通信信号完成与HART主机通信。HART主机通过USB或者串口实现与PC上位机的交互，可以实现上位机对现场设备的通讯控制和现场设备信息的交互。


　　应用框图
　　


　　应用领域
　　●远程监控
　　●智能仪表
　　●工业控制
　　●设备制造
　　●冶金工业
　　●电力交通
　　●楼宇自控
　　●邮政通讯
　　●科研机械
　　●电力交通
　　●装备自动化

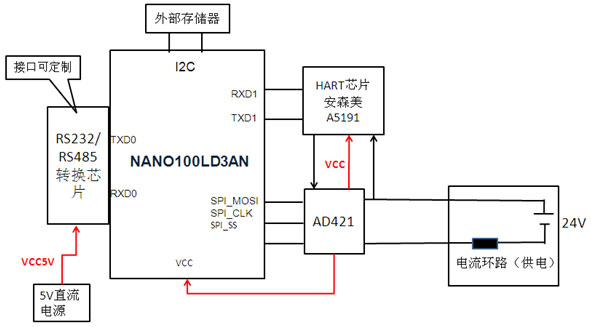

　　原理框图
　　

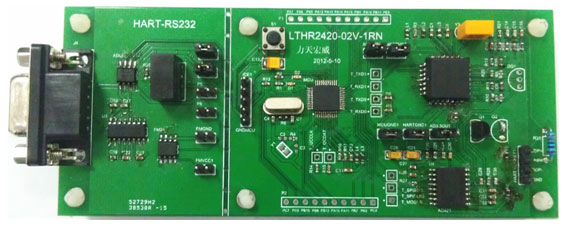

　　模块实物图
　　


　　特点
　　●通讯接口属纯硬件转换，时延很小，效率高。
　　●电流环路供电，MCU及HART通信部分不需要外部供电。
　　●MCU：新塘ARM Cortex™-M0内核的32位微控制器。
　　●Bell202标准的FSK频移键控信号，载波为1200Hz和2200Hz。
　　●HART与现场设备通信接口可定制。
　　●自动保存重要数据，掉电重启不影响系统运行。
　　●数据通信磁欧隔离，可以有效的保证数据准确率。
　　●半双工通信（1200，ODD，8，1）。
　　●接口类型：SPI( 主从)、UART（2 路）。
　　●内部看门狗功能。
　　●功耗：DC12-35V，<2.5mA（HART部分）。
　　●供电电压：12～40VDC，推荐24VDC。
　　●HART接口：电流4~20mA。
　　●工作温度：-40℃～85℃。
　　●满足本质安全要求，符合RoHS 标准。
　　●储存温度：-40℃～70℃。
　　●相对湿度： 90%(无凝结)。
