HART开发平台

 　　简介：
　　HART协议称为混合协议,是因为它将模拟量和数字量通信相融合。具有低功耗，低速率，高可靠性，传输距离远等特点，广泛应用各种工业现场。HART协议最突出的特点是：数字通信与模拟信号4～20mA兼容，传输的信号用调制后的正弦信号叠加在4～20mA的模拟信号上。基于此，HART方案将会有非常大的市场。
　　为了更好的应用和推广HART通信协议及产品，我公司基于现有的HART转换模块LTHR2110-10V-2RN（四线制）和LTHR1420-10V-2RN（两线制），又配合开发出一个现场设备（模拟流量计）LTDB4110-10V-4RN。该模拟流量计可以模拟现场设备采集传感器信息，并通过串口发送到HART转换板，通过HART转换板后转换为HART信号传送给上位机解析并实时动态显示当前现场设备的数据。由于该现场设的特殊性和多样性，因此该开发平台可以完成对HART通信的评估和开发。
　　在设计和应用中应该注重于HART通信信号的隔离和电源的隔离，特别是在设计两线制时各个器件功耗的选择。设计中我们已经考虑到了开发中的重点和难点。借助于该平台可以更好地开发HART产品及应用。


　　应用框图
　　


　　应用领域
　　●远程监控
　　●智能仪表
　　●工业控制
　　●设备制造
　　●冶金工业
　　●电力交通
　　●楼宇自控
　　●邮政通讯
　　●科研机械
　　●电力交通
　　●装备自动化

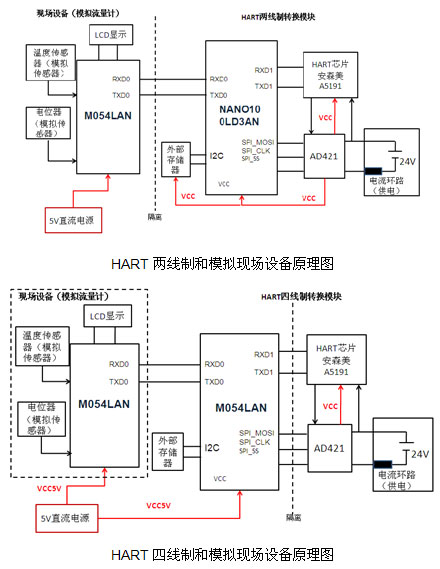

　　应用原理框图如下：
　　

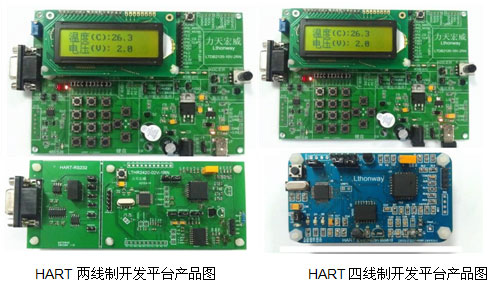

　　产品照片如下：
　　


　　●通讯接口属纯硬件转换，时延很小，效率高。
　　●MCU：新塘ARM Cortex™-M0内核的32位微控制器。
　　●Bell202标准的FSK频移键控信号，载波为1200Hz和2200Hz。
　　●HART与现场设备通信接口可定制。
　　●自动保存重要数据，掉电重启不影响系统运行。
　　●内部看门狗功能。
　　●功耗：DC12-35V，<2mA（HART两线制），<1mA（HART四线制）。四线制MCU可以实现更高速的数据处理和交互。
　　●供电电压：12～40VDC，推荐24VDC。
　　●HART接口：电流4~20mA。
　　●工作温度：-40℃～85℃。
　　●满足本质安全要求，符合RoHS 标准。
　　●储存温度：-40℃～70℃。
　　●相对湿度： 90%(无凝结)。
