电力线载波通讯模块




   电力线载波通信模块


介绍:
  PLC即电力载波通讯,是英文Power line Communication的简称。电力载波通讯是指利用现有电力线,通过载波方式将模拟或数字信号进行高速传输的技术。最大特点是不需要重新架设网络,只要有电线,就能进行数据传递。
  北方科讯自行研发的PLC解决方案可实现:静态组网和动态组网。其静态组网为预知其网络环境中通信点数量的情况下进行通信,而动态组网为事先并未知晓其网络环境中通信点数量的情况下,自动组网通信。本系统集成了新塘MCU,安森美的AMIS49587和NCS5650芯片,通信过程中可以完成只能的中继管理,并且可以自动寻找最佳的信道传输数据。
  新塘ARM Cortex™-M0内核的32位微控制器M0516LAN保证了PLC通信的稳定高效。丰富的外设接口也为其高扩展性和高定制性奠定了基础;PLC调制解调器采用安森美的AMIS49587,它拥有一流的模拟解调链,经历超过8年的现场应用检验且符合IEC 61334标准;NCS5650滤波器可直接与1:1,2:1的电器电源耦合且拥有热警告和错误,电流限制等标志,可实现跨阶段的全功率300 kHz带宽,有超低失真和停机模式下消耗不到100uA等特点。

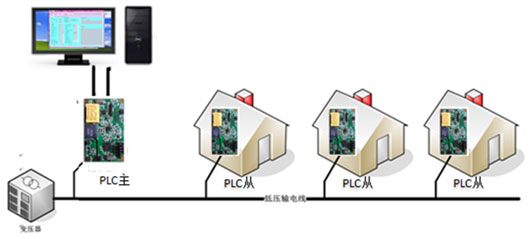

应用框图:

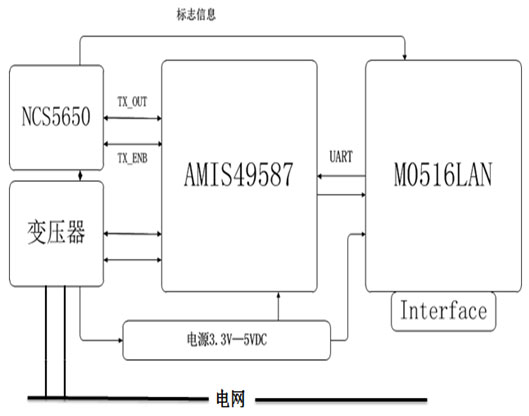

原理框图:

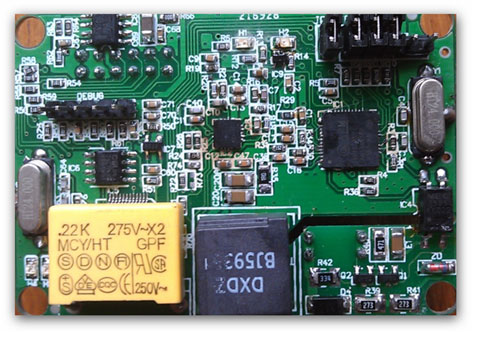

实物图片:



特点:
●不需要设定中继“路由”表,自动应用可信值/中继,提供通信可靠性。
●中继自动实现“合声”提高抗噪性。
●调制频率可控,适应多种环境。
●网络自动找到最佳通信通道。
●包含16位分辨率的模拟前端,具有极优的噪声免疫性,免受不同类型噪声影响。
●易用/藉串行接口配置。
●同时兼容于单相和多相,兼容50hz和60hz的电网。
●完全符合IEC61334-5-1和CENELEC EN 50065 – 1。
●具有CRC和Check Sum 双重校验,保证数据的正确性。
●数据速率可选:300 – 600 – 1200 – 2400 baud (@ 50 Hz)
360 – 720 – 1440 – 2880 baud (@ 60 Hz)。
●环境温度为-40°到 +80°
●MCU:新塘ARM Cortex™-M0内核的32位微控制器。
●动态组网适应未确定通信点环境。
●通信接口:UART。
●供电电压:3.3~5VDC(无需外接,挂电网即可)。


应用领域:
●智能电表系统。
●远程路灯监控系统。
●智能家居系统。
●太阳能逆变器系统。
●智能插座系统。
●各类远程监控系统。
