三轴步进电机评估板

 　　三轴步进电机评估板


　　介绍
　　步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
　　北方科讯自行研发生产的双轴步进电机驱动模块LTSD2240-01M-3VN集成了新唐MCU，安森美的AMIS305系列、306系列、304系列芯片，实现了高性能稳定的电机驱动方案。
　　新唐ARM Cortex?-M0内核的32位微控制器M054LAN保证了电机驱动的稳定高效。电机驱动芯片采用安森美的AMIS305系列、306系列、304系列芯片，都是专为实现驱动电机而设计的电机驱动芯片，芯片只需外加少量无源元件，即可满足电机驱动物理层规范功能要求。

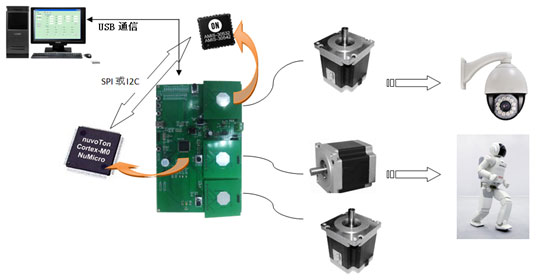

　　应用框图
　　


　　原理框图
　　

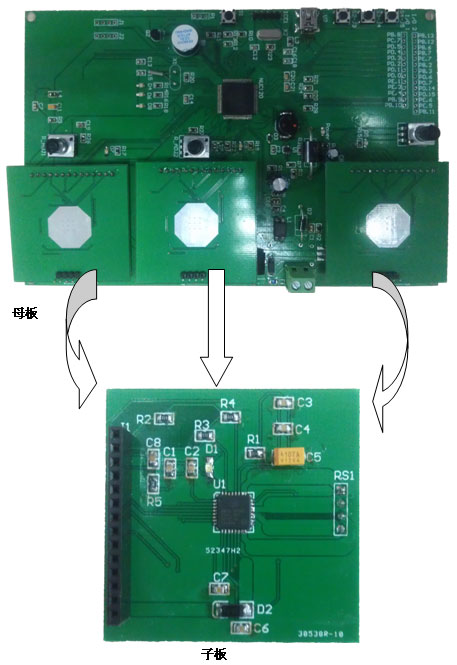

　　模块实物图
　　


　　特点
　　●MCU：新塘ARM Cortex?-M0内核的32位微控制器。
　　●一颗单片机通过SPI最多可同时控制三颗电机驱动芯片。
　　●接口类型：SPI( 主从)、USB。
　　●支持8细分、16细分、32细分等控制电机。
　　●供电电压：24VDC，最大驱动电流可达2A。
　　●可通过可调电阻调节电机转速。
　　●工作温度：-40℃～85℃。
　　●满足本质安全要求，符合RoHS 标准。
　　●储存温度：-40℃～70℃。
　　●相对湿度： 90%(无凝结)。
