介绍
无叶风扇也叫空气增倍机,它能产生自然持续的凉风因无叶片,不会覆盖尘土或伤到好奇儿童手指。更奇妙的是其造型奇特,外表既然流线又清爽,给人造成无法比拟的视觉效果。无叶风扇设计新颖时尚,因为没有风叶,阻力更小,没有污染排放,更加节能、环保、安全。
优点:
1、风更平稳;
2、风力如自然风柔和;
3、小巧,没有叶片 不会覆盖尘土,非常便于清洗;
4、安全无叶扇,不会伤到好奇儿童的手指;
北方科讯自行研发的无叶风扇控制板集成了新塘MINI54LAN MCU,实现了高性能稳定的直流无刷电机控制。

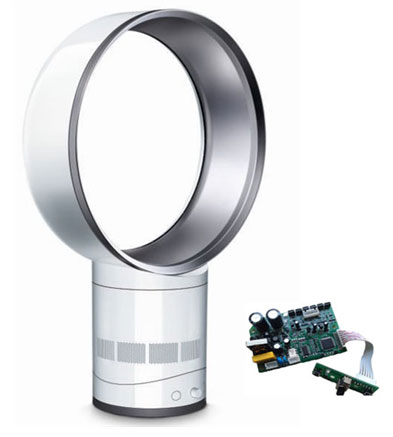

应用框图

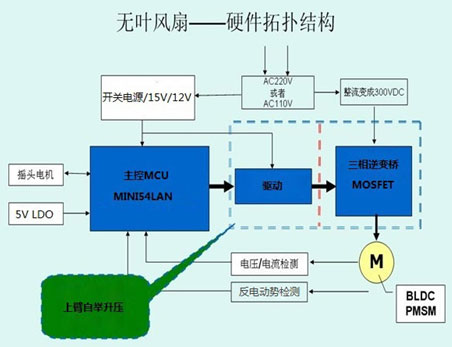

硬件框图

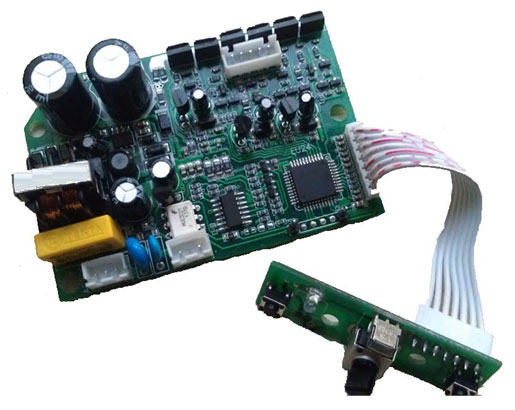

实物图
特点
1.此方案是电机驱动板控制无刷电机实现风扇的基本功能 可开关机、可摇头,可调速,带过压保护,过流保护,噪音小,电机转速稳定。
2.当电机是空载时,电机的最高速度达到10000转,电机带负载时最高速达到8000转,
3.电机是无霍尔电动势反馈检测,成本更低。
4.电压工作范围可分两个阶段
a.AC100V~AC130V
b.AC200V~AC240V
5.控制方式是高稳定的单片机方波控制,容易改动,方便增加功能实现自己独特的产品.
