NuMicro™ MINI51系列

特性

---

内核
ARM^®Cortex™-M0
一个24Bit系统定时器
低功耗睡眠模式
单指令周期32位硬件乘法器
嵌套向量中断控制器NVIC用于控制32个中断源，每个中断源可设置4个优先级
支持串行调试（SWD）带2个观察点和4个断点
内建LDO，宽电压工作范围：2.5V 到5.5V
存储器
4K/8K/16K字节FLASH用于存储程序代码
可编程FLASH用于存储数据
2K字节SRAM用于内部高速暂存存储器
2KB的LDFlash
支持ISP和ICP
时钟控制器
针对不同应用领域可灵活选择时钟
内部22.1184MHz高速振荡器，可用于系统运行：
精度范围±1%（+25℃，Vdd=5V）
精度范围±3%（-40℃~+85℃，Vdd=2.5V~5.5V）
低功耗内部10KHz低速振荡器用于看门狗及掉电模式唤醒功能
支持一组PLL，高至50MHz，用于高性能的系统运行
外部4-24MHz高速晶振输入用于精准的时序运作
外部32.768KHz低速晶振输入用于RTC及低功耗模式操作
GPIO
四种I/O模式：
准双向模式
推挽输出模式
开漏输出模式
高阻输入模式
TTL/Schmitt触发输入
I/O管脚可被配置为边沿/电平触发模式的中断
较强的拉电流驱动能力和灌电流承受能力
Timer
支持2组24位向上计数定时器和一个8位预分频计数器
每个定时器有独立的时钟源
提供one-short，periodic，toggle和auto-reload计数操作模式
支持事件计数功能
Watch Dog Timer
多个时钟源可选
WDT可用作掉电模式的唤醒
看门狗定时溢出的中断/复位选择
PWM/Capture
内建三个16位PWM产生器，可输出6路PWM或3组互补配对PWM
支持边缘和中心对齐
支持错误检测
独立时钟源，时钟分频，死区检测
支持捕捉（Capture）中断
UART
一组UART控制器
支持流控（TXD，RXD，CTS和RTS）
UART带有15字节FIFO用于标准模式
支持IrDA(SIR)协议
支持RS-485 9位模式和方向控制
SPI
一组SPI控制器
主机速率高至20Mbps/从机高至10Mbps
支持SPI主机/从机模式
全双工同步串行数据传输
可变数据长度（从1位到32位）传输模式
可设置MSB/LSB优先传输模式
在时钟上升沿或下降沿接收还是发送是独立配置
当作为主机时，2条从机片选线，作为从机时1条从机片选线
支持32位传输模式下的字节睡眠模式
I2C
支持主机/从机模式，速度高达1Mbit/s
主从机之间双向数据传输
多从机总线支持（无中心主机）
多主机同时传输数据时仲裁，避免总线上串行数据损坏
串行时钟同步使得不同比特率的设备可以通过一条串行总线传输数据
总线采用串行时钟作为握手方式控制总线上数据暂停及恢复传送
可编程的时钟适用于不同速率控制
I2C总线上支持多地址识别（4个从机地址带mask选项）
ADC
10位SAR ADC，转换速率达150Ksps
最多8通道单模式输入或4通道差分模式输入
单一扫描模式/单周期扫描模式/连续扫描模式
每个通道有独立的转换结果寄存器
扫描使能通道
阀电压侦测
软件编程或外部管脚出发开始转换
模拟比较器
2组模拟比较器模块,可编程16级内部电压
内置比较器参考电压
欠压检测
支持三级检测电压：3.8V/2.7V/2.2V
支持欠压中断和复位选择
内置96位的独立ID
工作温度：-40℃~+85℃
封装
无铅封装（RoHS）
LQFP 48-pin，QFN 33-pin
内核，最高运行速度24MHz

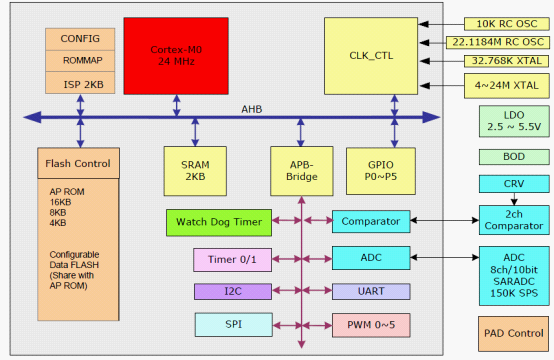

系统框图

---
