NuMicro™ NUC120系列

特性

---

内核
ARM^®Cortex™-M0内核，最高运行速度50MHz 一个24Bit系统定时器低功耗掉电模式
单指令周期32位硬件乘法器
嵌套向量中断控制器NVIC用于控制32个中断源，每个中断源可设置4个优先级
支持串行调试（SWD）带2个观察点和4个断点
内建LDO，宽电压工作范围：2.5V 到5.5V
FLASH存储器
32K/64K/128K字节FLASH用于存储程序代码
4K FLASH用于存储ISP方式更新应用程序
支持512字节单页擦除
在128K FLASH系统中可自由配置数据FLASH的地址和大小，在32K/64K字节系统中固定为4K字  节数据
通过SWD/ICE接口、支持2线ICP升级方式
支持外部编程器并行高速变成模式
SRAM存储器
4K/8K/16K字节内建SRAM
支持PDMA模式
PDMA
支持9通道PDMA用于SRAM和周边设备的自动数据传输
时钟控制器
针对不同应用领域可灵活选择时钟
内部22.1184MHz高速振荡器，可用于系统运行：
精度范围±1%（+25℃，Vdd=5V）
精度范围±3%（-40℃~+85℃，Vdd=2.5V~5.5V）
低功耗内部10KHz低速振荡器用于看门狗及掉电模式唤醒功能
支持一组PLL，高至50MHz，用于高性能的系统运行
外部4-24MHz高速晶振输入用于精准的时序运作
外部32.768KHz低速晶振输入用于RTC及低功耗模式操作
GPIO
四种I/O模式：
准双向模式
推挽输出模式
开漏输出模式
高阻输入模式
TTL/Schmitt触发输入
I/O管脚可被配置为边沿/电平触发模式的中断
支持大电流驱动/灌入I/O模式
Timer
支持4组32位定时器，每个定时器包括一个24位向上计数定时器和一个8位预分频计数器
每个定时器有独立的时钟源
提供one-short，periodic，toggle和auto-reload计数操作模式
支持事件计数功能
Watch Dog Timer
多个时钟源可选
从1.6ms到26316.8ms有8个可选的定时溢出周期（取决于所选的时钟源）
WDT可用作掉电模式的唤醒
看门狗定时溢出的中断/复位选择
RTC
通过频率补偿寄存器（FCR）支持软件频率补偿功能
支持RTC计数（秒、分、时）及万年历功能（日、月、年）
支持闹钟寄存器（秒、分、时、日、月、年）
可选择12小时制和24小时制
闰年自动识别
支持周期时间滴答中断，包括8个可选周期1/128，1/64，1/32，1/16，1/8，1/4，1/2，1秒
支持唤醒功能
PWM/Capture
内建四个16位PWM产生器，可输出8路PWM或4组互补配对PWM
每个PWM产生器配有一个时钟源选择器，一个时钟分频器，一个8位时钟预分频和一个用于互  补配对PWM死区发生器
8路16位捕捉定时器（共享PWM定时器）提供8路输入的上升/下降沿的捕捉功能
支持捕捉（Capture）中断
UART
最多三组UART控制器
支持流控（TXD，RXD，CTS和RTS）
UART0带63字节FIFO用于高速模式
UART1/2（可选）带15字节FIFO用于标准模式
支持IrDA(SIR)协议
支持RS-485 9位模式和方向控制
可编程波特率发生器频率高至1/16系统时钟
支持PDMA模式
SPI
最高支持4组SPI控制器
主机速率高至16Mbps/从机高至10Mbps
支持SPI主机/从机模式
全双工同步串行数据传输
可变数据长度（从1位到32位）传输模式
可设置MSB/LSB优先传输模式
在时钟上升沿或下降沿接收还是发送是独立配置
当作为主机时，2条从机片选线，作为从机时1条从机片选线
支持32位传输模式下的字节睡眠模式
支持PDMA模式
I2C
最多支持2组I2C设备
主/从机最高传输速率1Mbit/s
主从机之间双向数据传输
多从机总线支持（无中心主机）
多主机同时传输数据时仲裁，避免总线上串行数据损坏
总线采用串行时钟作为握手方式控制总线上数据暂停及恢复传送
可编程的时钟适用于不同速率控制
I2C总线上支持多地址识别（4个从机地址带mask选项）
I2S
外部音频CODEC接口
主/从模式
能处理8，16，24和32位word
支持单声道和立体声的音频数据
支持最高有效位数据格式
提供两组8字的FIFO数据缓冲，一组用于发送，一组用于接收
缓冲区超过可编程边界时，产生中断请求
支持两组DMA请求，一组发送，一组接收
USB 2.0 Full-Speed Device
一组12Mbps的USB2.0 FS设备
片内集成USB收发模块
提供1组中断源，四个中断事件
支持控制传输，批量传输，中断传输，同步传输
当总线上无信号达到3ms时，具有自动暂停的功能
支持6组可编程断点
512字节内部SRAM作为USB缓存区
支持远程唤醒功能
PS/2设备控制器
禁止Host通道和请求发送检测
接收帧错误检测
可编程的1到16字节发送缓冲以减少CPU的负担
数据接收的双缓冲
软件可控总线
支持EBI
可访问的空间：8位模式为64KB，16位模式128KB
支持8位/16位数据宽度
在16位数据宽度模式下支持字节写入
ADC
12位ADC，转换速率达600Ksps
最多8通道单模式输入或4通道差分模式输入
单一扫描模式/单周期扫描模式/连续扫描模式
每个通道有独立的转换结果寄存器
扫描使能通道
阀电压侦测
软件编程或外部管脚出发开始转换
支持PDMA模式
模拟比较器
2组模拟比较器模块
负端电压可选择外部输入或内部频带间隙电压
比较结果改变可作为中断触发条件
支持掉电模式唤醒功能
内建温度传感器，1℃分辨率
欠压检测
支持四级检测电压：4.5V/3.8V/2.7V/2.2V
支持欠压中断和复位选择
低压复位
阀电压：2.0V
工作温度：-40℃~+85℃
封装
无铅封装（RoHS）
LQFP 100-pin/64-pin/48-pin

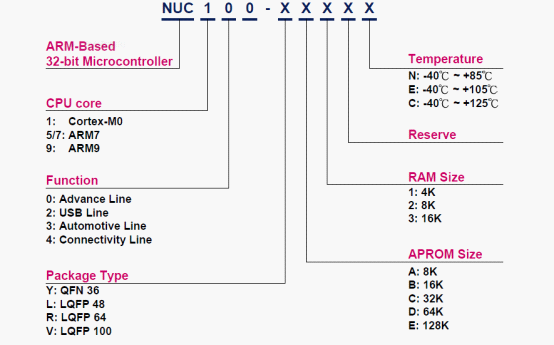

NuMicro™ NUC120系列的命名规则

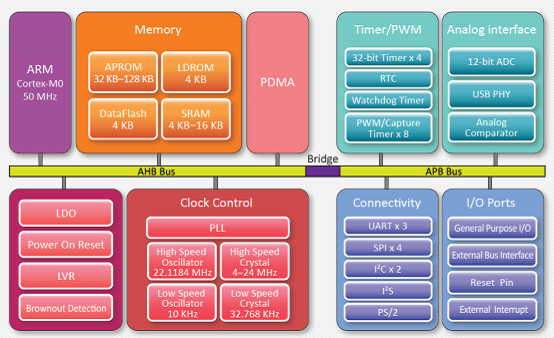

系统框图

---
